Amélioration de l’extrudeur
Article mis en ligne le 30 avril 2020

par Rémi

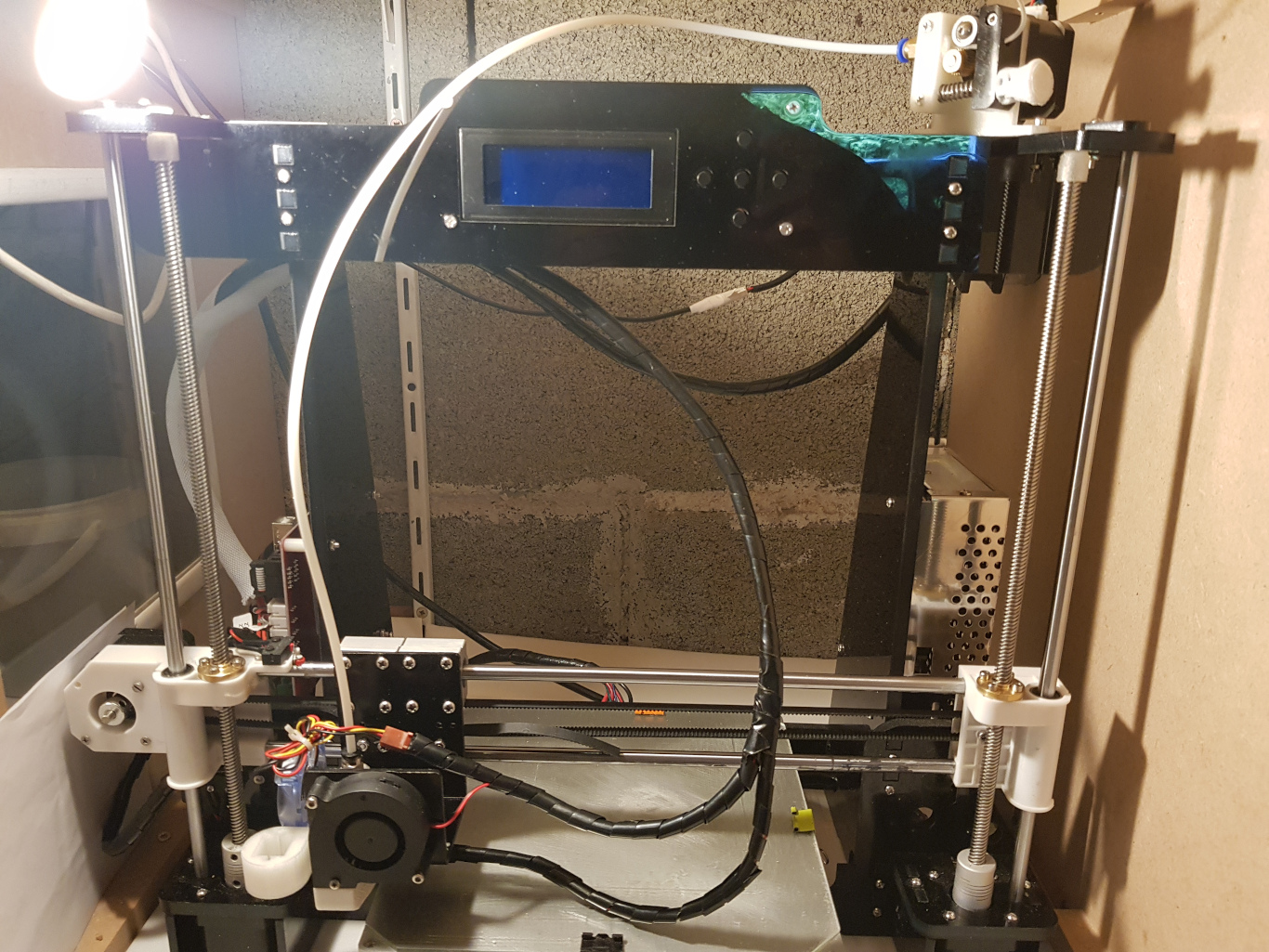

Ces derniers temps, j’ai eu quelques problème avec le fil de PLA. J’ai donc cherché comment améliorer l’entrée du fil dans l’extrudeuse ET dans la buse. Après plusieurs semaines, je me suis résolu à modifier complètement le schéma de fonctionnement de l’imprimante, comme beaucoup : -* Démontage de l’extrudeuse de son support, -* Remontage à distance pour libérer la buse, -* Utilisation de deux raccords pneumatiques pour la liaison entre la buse et l’extrudeuse, via un câble de téflon, -* Impression (avant démontage bien sur !) des pièces pour monter les raccords pneumatiques Je me suis parti de ces fichiers Mais, petit souci, sinon ce n’aurait pas été amusant, la pièce qui vient sur l’extrudeuse, a été créé pour un raccord plus gros que ceux à ma disposition. Il a donc été nécessaire de modifier cette pièce. J’ai ouvert le fichier STL dans OpenSCAD, puis modifié juste l’embranchement du raccord. Ça m’a pris du temps, mais ça a marché !. Second soucis, les indications de montage ne sont pas explicites. Bon, faut être imaginatif quand on commence à faire de l’impression 3D ! JPEG - 648.4 ko voila ou j’ai mis le moteur : en haut, à droite !

Les premiers tests ne sont pas probant :

  • la pièce qui est poussée par le ressort, était trop séré : j’ai le pla qui n’a pas été entrainé dans le guide.
  • une ce problème découvert et résolu, la buse c’etait bouchée à nouveau !

J’en suis la pour le moment. Il me faut la déboucher et retenter une impression.

Mais c’est vrai qu’au premier essai, la tête bouge de façon plus fluide (poids moins élevé). Jespère y arriver prochainement.
